GLH5K48 - sinus

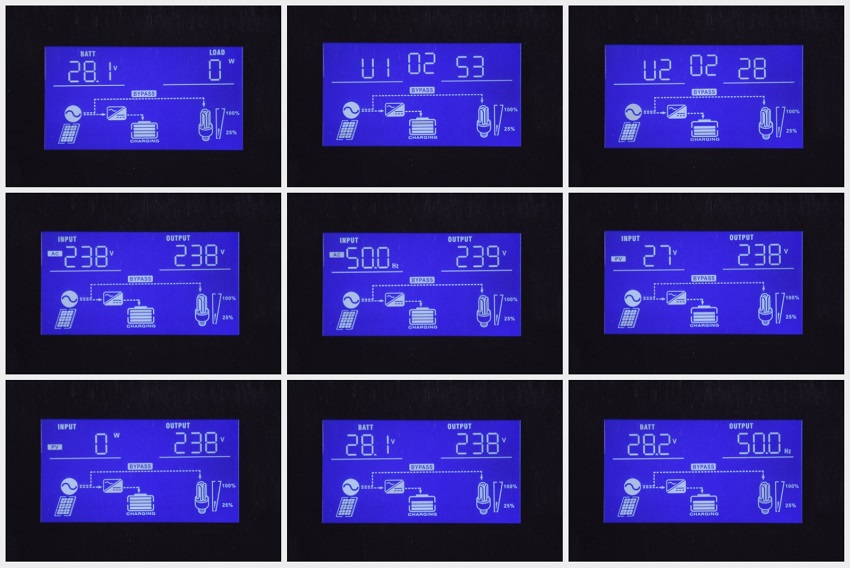

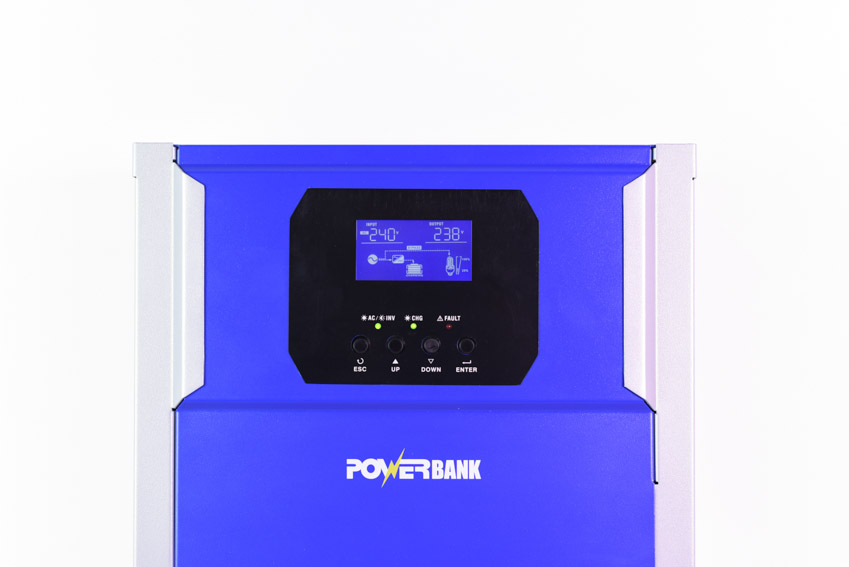

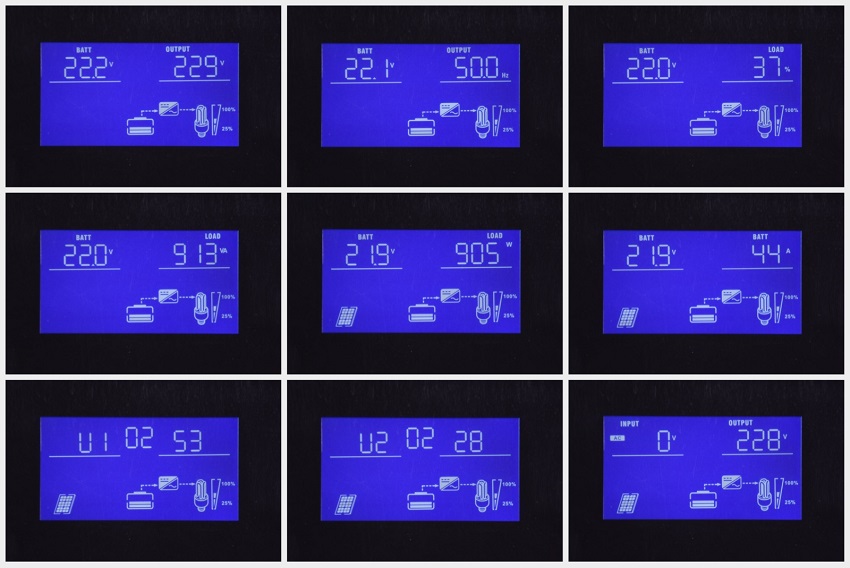

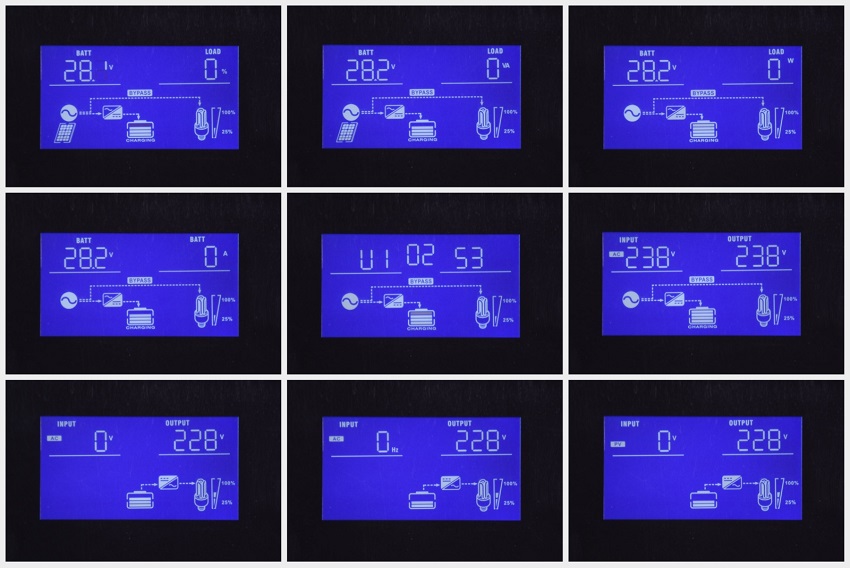

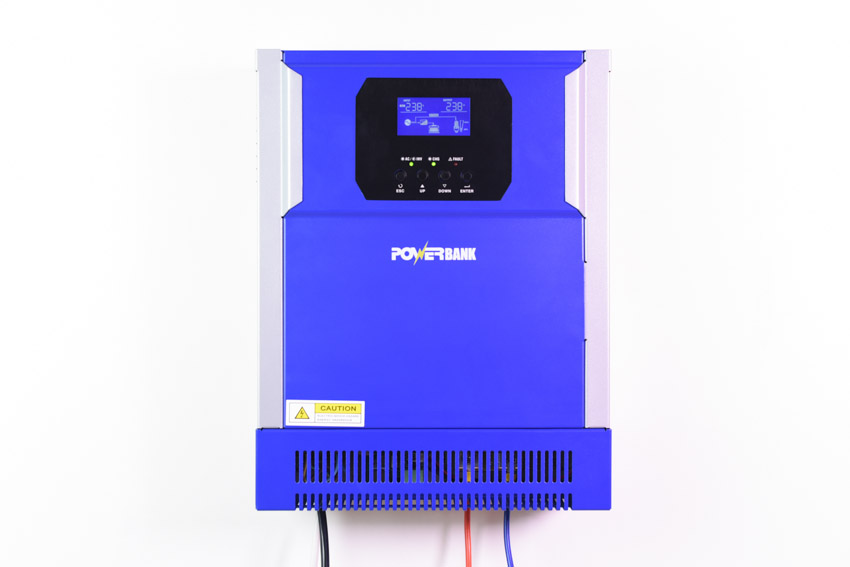

Zařízení GLH5K48 - sinus je záložní zdroj k zálohování elektrické energie pro spotřebiče s odporovou zátěží do příkonu 5000W a oběhová čerpadla do příkonu 4000W. Pomocí LCD displeje vám záložní zdroj GLH5K48 - sinus zobrazí provozní stavy, vstupní a výstupní napětí, frekvenci, stav baterie a zatížení měniče. Výstupní napětí měniče má čistě sinusový průběh. Externí připojení baterií umožňuje vytvořit ideální sestavu dle požadované doby zálohování. Silný 30A nabíječ zajistí rychlé a šetrné nabití připojených akumulátorů i mezi vícenásobnými výpadky. Silová část disponuje vlastním jištěním a komunikace s UPS je možná prostřednictvím beznapěťových kontaktů nebo na dálku pomocí SNMP adaptéru. Díky řízenému aktivnímu chlazení je zdroj odolný proti přetížení a špičkám. Záložní zdroj GLH5K48 - sinus funguje plně automaticky bez nutnosti zásahu obsluhy, jedná se tedy o plnohodnotný záskokový automat.
Popis funkce záložního zdroje GLH5K48 - sinus:

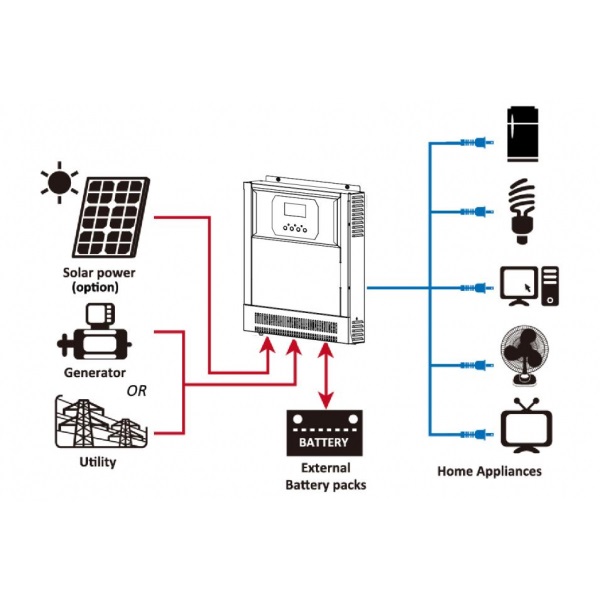

V případě výpadku síťového napětí se záložní zdroj GLH5K48 - sinus přepne na měnič a výstupní zásuvku (čerpadlo nebo jiné zařízení) napájí z připojených baterií. Mezitím současně monitoruje stav v síťové zásuvce a pokud dojde k obnovení napájení, měnič se vypne a připojené zařízení je opět napájeno ze sítě. V tomto okamžiku inteligentní pulzní nabíječka zkontroluje stav baterií a v případě potřeby začne nabíjet. Nabíječka baterie monitoruje a udržuje v nabitém stavu i v případě, že zrovna nedochází k výpadkům síťového napětí. Záložní zdroj GLH5K48 - sinus umožňuje komunikaci pomocí beznapěťových kontaktů nebo přikoupitelného SNMP adaptéru. Vstupní napětí měniče je 48V, je tedy nutné použít čtyři identické baterie v seriovém zapojení nebo osm baterií v serio-paralalním zapojení. Celková kapacita může být až 1200Ah (8x150Ah). Velkou výhodou je možnost připojení solárních panelů o výkonu až 3000W. Solárními panely poskytovaný výkon je rozdělen mezi zátěž a nabíjení. Prioritu má přitom zátěž, díky čemuž lze výrazně snížit odběr ze sítě. Regulace podílu solárních panelů na napájení výstupu a nabíjení baterií probíhá plynule v rozmení 0-100%. Vestavěný mikropočítač umožní širokou škálu uživatelských nastavení či redukcí přímo tlačítky na ovládacím panelu.
Doba zálohování:
Přesný vzorec pro výpočet doby zálohování GLH5K48 - sinus: T=C/((P+26)/12,5)=celková kapacita akumulátorů v Ah/((příkon čerpadla ve W+26)/průměrné napětí jednotlivých akumulátorů ve V).
Příklad: čerpadlo 120W, akumulátor 4x 12V 40Ah, T=160/((120+26)/12,5)=160/11,7=13,7hodin. Při snížení příkonu čerpadla, použití termostatu a zvětšení kapacity akumulátorů se doba zálohování podstatně prodlouží.
Parametry
| Napájení síť | 230V/50Hz |
| Klidová spotřeba | 115W |
| Vstupní napětí měniče | 48V stejnosměrných |
| Výstupní napětí měniče | 230V/50Hz - průběh je čistě sinusový |
| Výstupní výkon | 5000W (odporových) nebo 4000W (indukčních) |
| Akumulátor | bateriové pole 48V, max. 1200Ah (trakční, bezúdržbový, gelový)* |
| Pracovní poloha | libovolná (možnost zavěšení) |
| Hmotnost | 13,5kg |
| Rozměry (Š x V x H) | 295 x 540 x 140mm |
*Není součástí dodávky
