MTN1 + závěsný kit

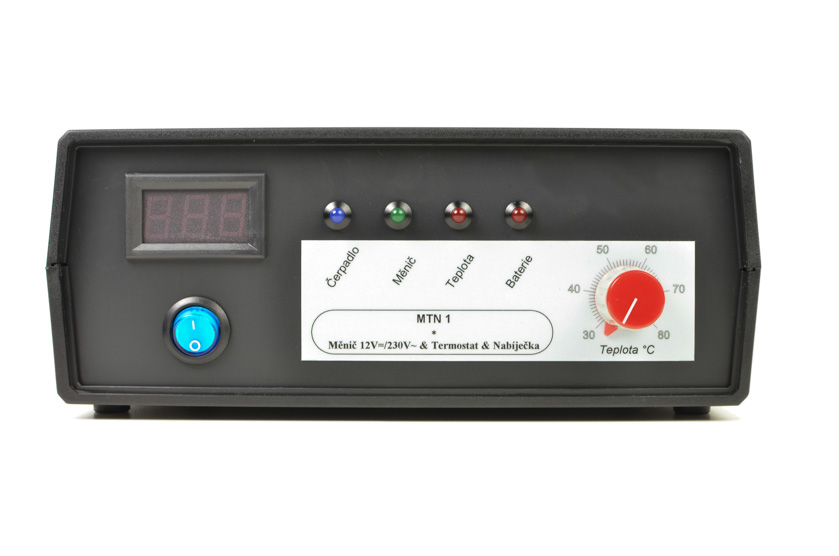

Záložní zdroj MTN1 je zařízení určené především k zálohování oběhových čerpadel ústředního topení do příkonu 150W. LED diody na čelním panelu záložního zdroje MTN1 umožňují obsluze sledovat provozní stavy přístroje. Pomocí LED displeje vám záložní zdroj MTN1 zobrazí přesné napětí baterie. MTN1 je vybavený vestavěným termostatem s příložným čidlem teploty, který umožní automaticky zapínat a vypínat čerpadlo v závislosti na nastavené teplotě a tím šetřit elektrickou energii (čerpadlo "běží" pouze pokud je zatopeno). Veškeré přepínání provozních stavů provádí záložní zdroj MTN1 automaticky, bez nutnosti zásahu obsluhy. Dodávaný závěsný kit umožní pohodlné zavěšení na stěnu.
- Vhodný pro elektronicky řízená čerpadla typu Grundfos ALPHA2 atd.
- Inteligentní nabíjecí průběh s regenerací akumulátoru (desulfatace)
- Velmi nízká vlastní spotřeba <1,5W a tím delší doba zálohování
- Český výrobek
Popis funkce záložního zdroje MTN1:
Pokud je v zásuvce přítomno síťové napětí, záložní zdroj MTN1 dobíjí připojený akumulátor a udržuje ho v plně nabitém stavu - v této chvíli je obvod měniče "překlenut" a čerpadlo funguje z napětí v síti. V případě, že sledovač sítě vyhodnotí výpadek napětí, přepne se záložní zdroj MTN1 na měnič a vyrábí z připojeného akumulátoru 12Vss chybějící síťové napětí 230Vst/50Hz - výstupní napětí měniče má semisinusový průběh. Při obnovení síťového napětí sledovač sítě odpojí měnič a čerpadlo je opět napájeno síťovým napětím. Zárověň nabíječka vyhodnotí stav akumulátoru a pokud je to nutné, začne připojený akumulátor nabíjet. Pokud používáte vestavěný termostat, přístroj sepne čerpadlo pouze při dosažení nastavené teploty, tím šetříte elektrickou energii (čerpadlo "běží" pouze pokud je zatopeno). Veškeré přepínání provozních stavů provádí záložní zdroj MTN1 automaticky, bez nutnosti zásahu obsluhy.
Doba zálohování:
Přesný vzorec pro výpočet doby zálohování MTN: T=C/(P/12,5)=kapacita baterie v Ah/(příkon čerpadla ve W/průměrné napětí akumulátoru ve V).
Příklad: čerpadlo 60W, akumulátor 12V 40Ah, T=40/(60/12,5)=40/4,8=8,3hodin. Při snížení příkonu čerpadla, použití dodávaného termostatu a zvýšení kapacity akumulátoru se doba zálohování podstatně prodlouží. Pokud je záložní zdroj v sestavě s trakčním akumulátorem, je doba zálohování delší o dalších cca 10% (v našem příkladě by tedy byla celková doba zálohování 8,3*1,1=9,1hodin).

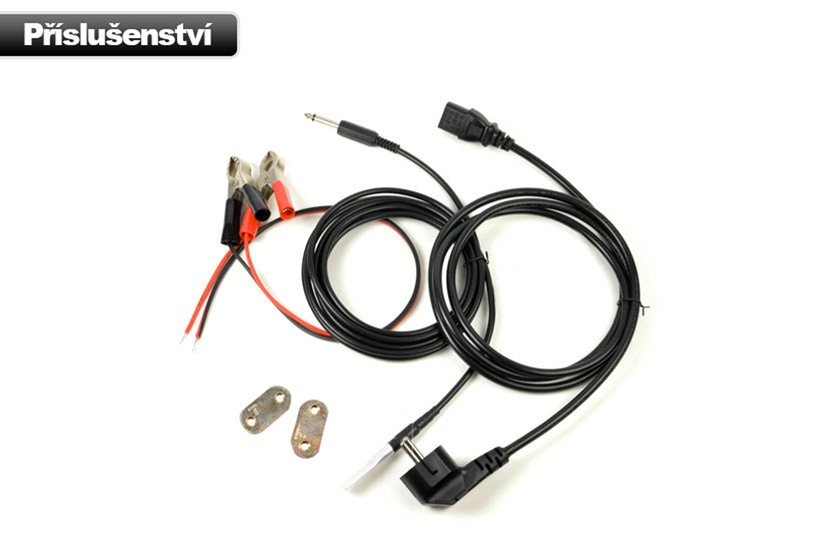

Obsah balení:
| Záložní zdroj MTN1 | 1ks |
| Síťová šňůra délka 1,8m | 1ks |
| Teplotní čidlo 3m | 1ks |
| Svorky pro připojení baterie 0,5m | 1ks |

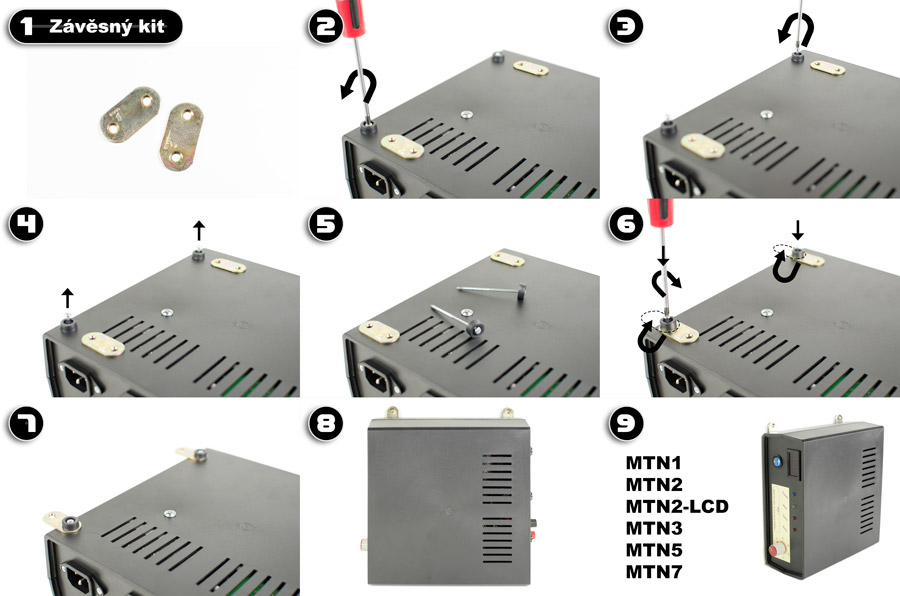

| Závěsný kit (set) | 1ks |
Parametry
| Napájení | 230V/50Hz |
| Klidová spotřeba | < 1,5W |
| Vstupní napětí měniče | 12V stejnosměrných |
| Výstupní napětí měniče | 230V/50Hz - semisinusový průběh |
| Výstupní výkon | 150W |
| Akumulátor | 12V (běžný automobilový, bezúdržbový, gelový)* |
| Min. kapacita baterie | bez omezení, doporučeno min. 15Ah |
| Max. kapacita baterie | bez omezení |
| Indikace nízkého napětí | < 10,7V |
| Odpojení vybité baterie | < 9,5V |
| Pracovní poloha | libovolná |
| Rozsah pracovních teplot | 0°C až +70°C |
| Rozsah teplotního čidla | -40°C až +150°C |
| Hmotnost | 3kg |
| Rozměry (Š x V x H) | 240 x 95 x 240mm |
*Není součástí dodávky
