ZZ05 - sinus
ZZ05 - sinus je záložní zdroj k zálohování elektrické energie pro spotřebiče s odporovou zátěží do příkonu 500W a oběhová čerpadla do příkonu 300W. Záložní zdroj ZZ05 - sinus funguje plně automaticky bez nutnosti zásahu obsluhy, jedná se tedy o plnohodnotný záskokový automat. Výstupní napětí měniče má čistý sinusový průběh. Umístění na zeď je možné pomocí přiložené montážní sady nebo lze záložní zdroj nechat volně položený.
Popis funkce záložního zdroje ZZ05 - sinus:

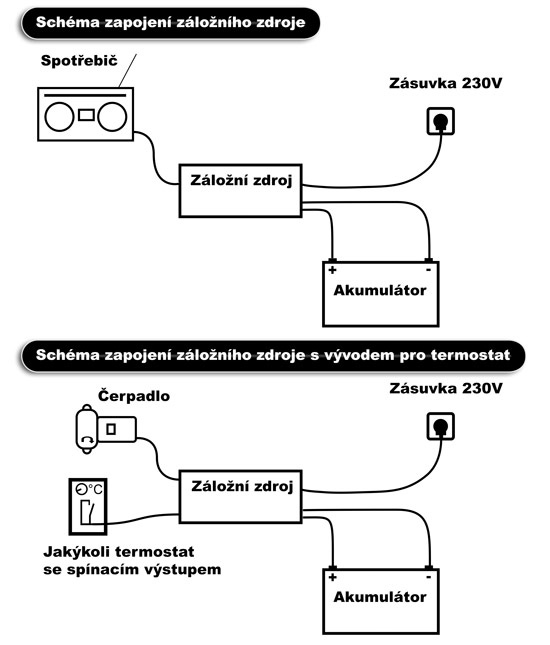

Při výpadku síťového napětí se záložní zdroj ZZ05 - sinus přepne na měnič a výstupní zásuvku (čerpadlo nebo jiné zařízení) napájí z připojené baterie. Mezitím současně monitoruje stav v síťové zásuvce a pokud dojde k obnovení napájení, měnič se vypne a připojené zařízení je opět napájeno ze sítě. V tomto okamžiku inteligentní nabíječka "zkontroluje" stav baterie a v případě potřeby ji začne pulzně nabíjet. Nabíječka baterii "kontroluje" a udržuje v nabitém stavu i v případě, že zrovna nedochází k výpadkům síťového napětí. Záložní zdroj ZZ05 - sinus není standardně vybaven výstupem pro termostat, ani samotným termostatem, výstup i termostat však lze dokoupit.
Doba zálohování:
Přesný vzorec pro výpočet doby zálohování ZZxx - sinus : T=C/((P+11)/12)=kapacita baterie v Ah/((příkon čerpadla ve W+11)/jmenovité napětí akumulátoru ve V).
Příklad: čerpadlo 60W, akumulátor 12V 40Ah, T=40/((60+11)/12)=40/5,9=6,8hodin. Při snížení příkonu čerpadla, použití termostatu a zvětšení kapacity akumulátoru se doba zálohování podstatně prodlouží.
Parametry
| Napájení | 230V/50Hz |
| Klidová spotřeba | cca 1W |
| Vstupní napětí měniče | 12V stejnosměrných |
| Výstupní napětí měniče | 230V/50Hz - průběh je čistě sinusový |
| Výstupní výkon | 500W (odporových) |
| Akumulátor | 12V, 24 - 150Ah (běžný automobilový, bezúdržbový, gelový)* |
| Pracovní poloha | libovolná (možnost zavěšení) |
| Hmotnost | 3,4kg |
| Rozměry (Š x V x H) | 291 x 241 x 88mm |
*Není součástí dodávky
