ZZ06

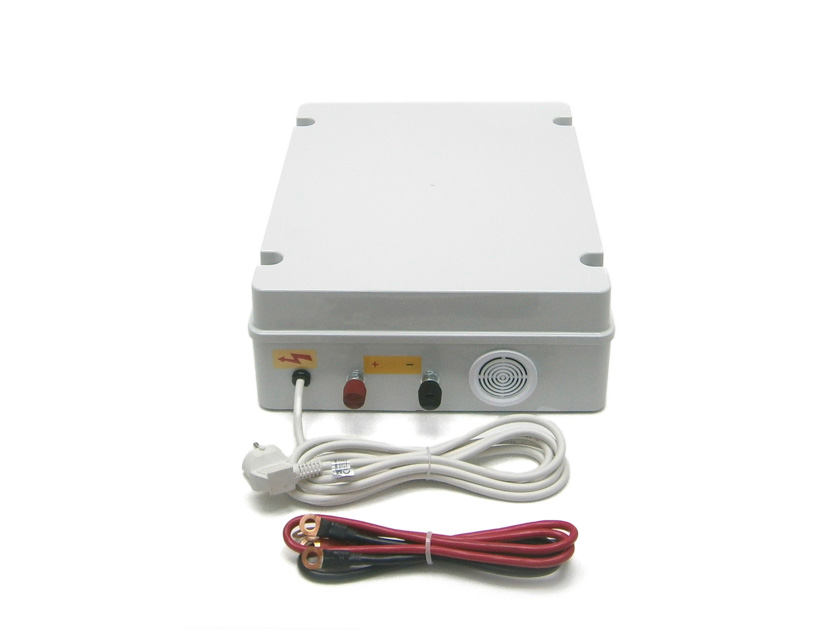

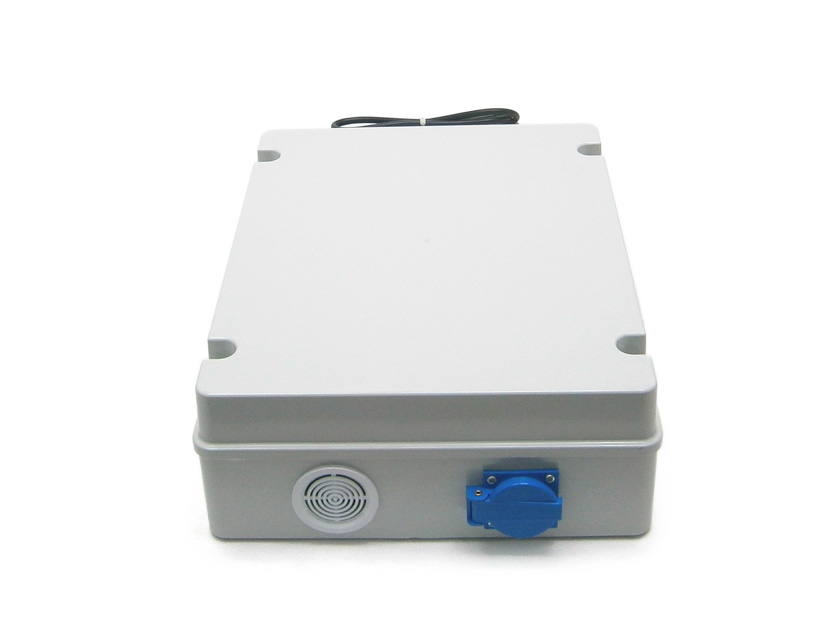

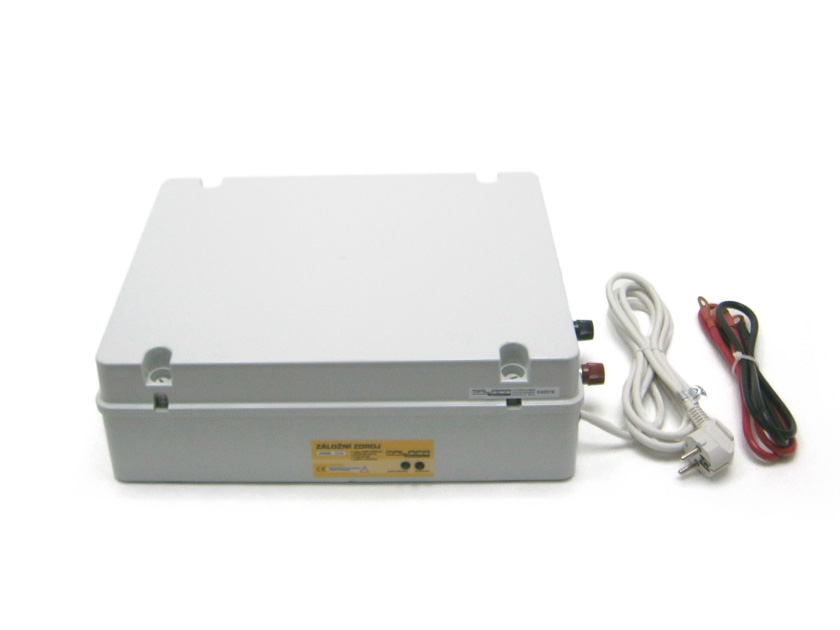

ZZ06 je záložní zdroj k zálohování elektrické energie pro spotřebiče s odporovou zátěží do příkonu 1000W a oběhová čerpadla do příkonu 300W. Záložní zdroj ZZ06 funguje plně automaticky bez nutnosti zásahu obsluhy, jedná se tedy o plnohodnotný záskokový automat. Výstupní napětí měniče má trapézový / modifikovaný průběh. Umístění na zeď je možné pomocí přiložené montážní sady nebo lze záložní zdroj nechat volně položený.
Popis funkce záložního zdroje ZZ06:

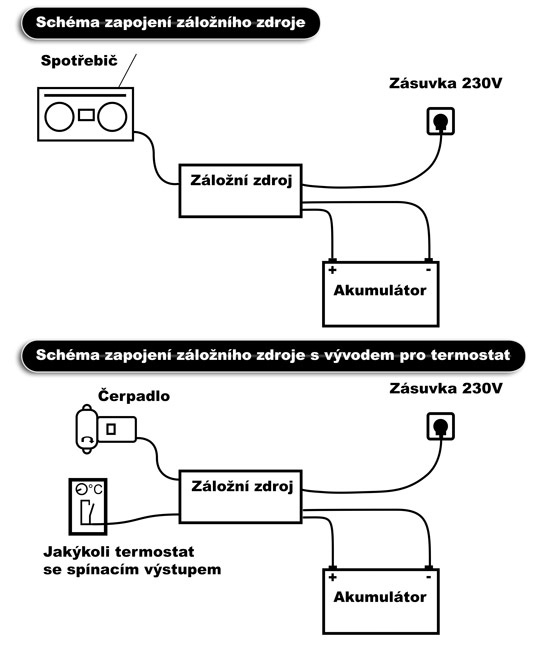

Při výpadku síťového napětí se záložní zdroj ZZ06 přepne na měnič a výstupní zásuvku (čerpadlo nebo jiné zařízení) napájí z připojené baterie. Mezitím současně monitoruje stav v síťové zásuvce a pokud dojde k obnovení napájení, měnič se vypne a připojené zařízení je opět napájeno ze sítě. V tomto okamžiku inteligentní nabíječka "zkontroluje" stav baterie a v případě potřeby ji začne pulzně nabíjet. Nabíječka baterii "kontroluje" a udržuje v nabitém stavu i v případě, že zrovna nedochází k výpadkům síťového napětí. Záložní zdroj ZZ06 není standardně vybaven výstupem pro termostat, ani samotným termostatem, výstup i termostat však lze dokoupit.
Doba zálohování:
Přesný vzorec pro výpočet doby zálohování ZZxx: T=C/((P+8,5)/12)=kapacita baterie v Ah/((příkon čerpadla ve W+8,5)/jmenovité napětí akumulátoru ve V).
Příklad: čerpadlo 60W, akumulátor 12V 40Ah, T=40/((60+8,5)/12)=40/5,7=7hodin. Při snížení příkonu čerpadla, použití termostatu a zvětšení kapacity akumulátoru se doba zálohování podstatně prodlouží.
Parametry
| Napájení | 230V/50Hz |
| Klidová spotřeba | cca 1W |
| Vstupní napětí měniče | 12V stejnosměrných |
| Výstupní napětí měniče | 230V/50Hz - průběh je trapézový / modifikovaný |
| Výstupní výkon | 1000W (odporových) |
| Akumulátor | 12V, 24 - 150Ah (běžný automobilový, bezúdržbový, gelový)* |
| Pracovní poloha | libovolná (možnost zavěšení) |
| Hmotnost | 6,8kg |
| Rozměry (Š x V x H) | 380 x 300 x 120mm |
*Není součástí dodávky
